موتور برق چیست + نحوه کار

موتور برق راه حلی برای تابستان گرم

در طول فواصل مختلف بخصوص فصل تابستان، که به دلیل گرما و مصرف بیش از حد سیستم خنک کننده, مصرف برق مشترکین در تمام اصناف اعم از خانگی یا تجاری افزایش می‌یابد و شبکه قادر به پاسخگویی به همه بارها نیست، احتمالاً تعداد زیادی از مشترکان با قطعی برق مواجه می‌شوند. که کاملا مشهود است این قطعی بی رویه باعث بروز مشکلاتی همچون از بین رفتن وسایل برقی نیز میشود. البته شاید قطعی چندساعته برق برای خیلی‌ها، علی‌رغم آزاردهنده بودن، قابل تحمل باشد، اما مصرف‌کنندگانی، اغلب تجاری و صنعتی، نیز هستند که به دنبال کنترل و کمتر شدن این ضرر و زیان هستند. همین امر سبب می‌شود بسیاری از مصرف‌کنندگان به دنبال راهکارهایی برای تأمین برق در شرایط اضطراری و قطعی برق باشند. یکی از این راهکارها استفاده از ژنراتور برق یا همان موتور-ژنراتور است که در بین مردم با نام موتور برق شناخته شده است.

در حالت کلی، می‌توان سیستم‌های برق اضطراری را به دو دسته تقسیم کرد. در دسته اول، سیستم باید به گونه‌ای عمل کند که به صورت خودکار و با کمترین وقفه قطعی را جبران کند. این سیستم‌ها معمولاً برای دستگاه‌های بسیار حساس و مهم به کار می‌روند و یو‌پی‌اس (UPS) شناخته‌ترین راه‌حل برای آن‌هاست.

در دسته دوم، وصل مجدد برق خودکار نیست و توسط شخص انجام می‌شود. علاوه بر این، مقداری تأخیر در وصل برق نیز پذیرفته‌شده است. این سیستم‌ها برق بارهایی مانند آسانسور، روشنایی، پمپ آب و… را تأمین می‌کنند. سیستم‌های برق خورشیدی و موتور-ژنراتور برق از راهکارهای این دسته هستند.

موتور ژنراتورهای برق اضطراری در توان‌هایی در محدوده چند كیلوولت آمپر تا چندهزار كیلوولت-آمپر وجود دارند و باید با توجه به مصرف وسایل و بارها، از بین آن‌ها بهترین گزینه را انتخاب کرد. راه‌اندازی موتور ژنراتورها معمولاً در 8 تا 15 ثانیه به طول می‌انجامد و پس از آن می‌توانند به خوبی برق مصرف‌کننده‌ها را تأمین کنند.

توان خروجی ژنراتورهای بر اجزای اصلی مولد برق اضطراری عبارت‌اند از:

موتور: وظیفه موتور برق تبدیل انرژی سوخت‌ (گازوئیل، بنزین و گاز طبیعی) به به انرژی مكانیكی است.

ژنراتور: ژنراتور انرژی مكانیكی تولیدی موتور را به انرژی الكتریكی تبدیل می‌کند.

تنظیم‌كننده ولتاژ: تنظیم كننده خودکار ولتاژ كه به AVR معروف است، از یک مدار الكتریكی تشکیل شده که با اندازه‌گیری ولتاژ ژنراتور و مقایسه آن با ولتاژ مرجع (مبنا) که از قبل برای آن تعریف شده است، ولتاژ را با ولتاژ مصرف‌کننده تنظیم می‌کند.

تنظیم‌كننده سرعت: تنظیم كننده سرعت كه به آن «گاورنر» می‌گویند با اندازه‌گیری فركانس برق ژنراتور و مقایسه با فركانس مبنا که از قبل برای آن تعریف شده است، سرعت موتور را تنظیم می‌کند تا فركانس برق ژنراتور تنظیم شود.ق اضطراری، مشابه UPS، برحسب توان ظاهری (ولت-آمپر) بیان می‌شود. این توان ظاهری برای محاسبات باید به توان اکتیو (P) تبدیل شود و سپس برآورد مصرف انجام شود.



نمودار بلوکی زیر نحوه تولید برق یک موتور-ژنراتور و ارتباط اجزای آن را نشان می‌دهد.

بر اساس کاربرد انواع موتور برق چیست؟

مولدها از نظر کاربردهای موتور برق به 4 دسته تقسیم می‌شوند:

موتور برق کیفی

کاربردهای موتور برق کیفی یا ژنراتور کمپین در مسافرت‌ها و کمپین‌هاست. آنها آلاینده‌های کمی تولید می‌کنند و سازگار با محیط زیست هستند. پس اگر بپرسید سالم‌ترین نوع موتور برق چیست؟ می‌توانیم به موتور برق کیفی اشاره کنیم.

موتور برق خانگی

کاربردهای موتور برق خانگی در تامین برق مورد نیاز خانه‌ها خلاصه می‌شود. استفاده خانگي از موتورهاي برق می‌تواند فشارهای سنگين در خانه را کاهش داده و استانداردهای بالاتر از راحتی، آسايش و امنيت را فراهم کند.

موتور برق صنعتی

کاربردهای موتور برق صنعتی که نسبت به انواع خانگی توان بالاتری دارند، به تامین برق سازمان‌ها مرتبط می‌شود. همچنین کاربرد موتور برق در صنعت ، به عنوان یک انقلاب صنعتی به شمار می‌رود.

فرایندهای صنعتی دیگر با انتقال قدرت با استفاده از خط شفت، کمربند، هوای فشرده یا فشار هیدرولیکی محدود نمی‌شوند. در عوض، هر دستگاه می تواند به موتور برق مخصوص خود مجهز شود و کنترل آسان را در نقطه استفاده و بهبود بهره وری انتقال انرژی را فراهم کند. موتورهای برقی که در کشاورزی کاربرد دارند قدرت عضلانی انسان و حیوان را از کارهایی مانند حمل دانه یا پمپاژ آب حذف کرده‌اند.

موتور برق ثابت

این ژنراتورها در یک محل نصب می‌شوند و برق یک مجموعه را تامین می‌کنند. این دسته از ژنراتورها توان بالاتری دارند و قیمت موتور برق این دسته معمولاً بالاتر است.

انواع موتور برق اضطراری

مولدهای برق اضطراری را معمولاً به چهار دسته طبقه‌بندی می‌کنند. این دسته بندی عبارت است از:

براساس نوع سوخت مصرفی

براساس نوع روشن‌ شدن

بر اساس شاسی

هر یک از این دسته‌ها را در ادامه به صورت کامل مورد بررسی قرار خواهیم داد.

بر اساس نوع سوخت مصرفی انواع موتور برق چیست؟

یکی از موارد ضروری و مهم برای خرید موتور برق انتخاب سوخت آن است. بر اساس نوع سوخت مصرفی، موتور برق‌ها به سه دسته زیر تقسیم‌بندی می‌شوند:

• موتور ژنراتورهای گازی
• موتور ژنراتورهای بنزینی
• موتور ژنراتورهای گازوییلی

موتور برق بر اساس نوع استارت

موتورهای برق بر اساس نوع استارت خود به سه دسته تقسیم می‌شوند:

موتور برق هندلی

استارت این نوع ژنراتور دستی است و با همان هندل انجام می‌شود. برای روشن کردن این موتور-ژنراتورها باید یک طناب را با دست کشید و موتور را چرخاند.  این مکانیزم اکثرا در موتور برق های بنزینی کوچک استفاده می شود و همان طور که گفته شد نیاز به نیروی انسانی دارد. باید دقت کنید که هندل موتور برق، قسمتی حساس است و نباید با اعمال فشار بیش از حد به آن آسیب بزنید.

موتور برق استارتی

این نوع ژنراتورها با دکمه استارت و با استفاده از باتری روشن می‌شوند. در حقیقت مکانیزم راه اندازی الکتریکی به گونه‌ای است که معمولا در موتور برق های بزرگ استفاده شده و پس از چرخاندن سوئیچ انرژی ذخیره شده در باتری، باعث روشن شدن موتور برق می شود. لازم است بدانید که در تمامی موتور برق ها سیستم هندلی وجود دارد و در برخی از سیستم های راه اندازی موتور برق ها تلفیقی از مکانیزم راه اندازی استارتی و هندلی (دستی) می باشد.

مکانیزم راه اندازی اتوماتیک امرجنسی یا (ATS) تابلوی امرجنسی

در این مکانیزم زمانی که برق قطع می‌شود تابلو به موتور برق فرمان روشن شدن می دهد. پس از گذشت حدود 10 ثانیه به صورت اتوماتیک موتور برق روشن شده و جریان الکتریسیته را وارد مدار می کند. این مکانیزم در ساختمان‌ها و مکان هایی که نیاز به وصل سریع برق اضطراری دارند مورد استفاده قرار می‌گیرد. اگر بپرسید کاربرد‌های این دسته از موتور برق چیست می‌توانیم به مکان‌هایی مثل که  بیمارستان‌ها، کلینیک‌های درمانی، مطب‌ها، فروشگاه ها، سالن‌های ورزشی و مراکز صنعتی کوچک اشاره کنیم.

بر اساس نوع شاسی انواع موتور برق چیست؟

موتور برق ها از لحاظ شاسی به دو دسته کانوپی دار و بدون کانوپی (اوپن) تقسیم می شود.

اما کانوپی یا اتاق سایلنت چیست و چه ضرورتی دارد؟ کانوپی به محفظه ای گفته می شود که برای جلوگیری از صدا های ناشی از موتور برق مورد استفاده قرار می گیرد که به اصطلاح، به آن اتاق سایلنت هم گفته می شود.

موتور برق های کانوپی دار

ضرورت استفاده از کانوپی به علت صدای زیاد موتور برق ها، مخصوصا موتور برق های بزرگ که می توانند یک منبع آلودگی صوتی باشند بیشتر احساس می گردد و دستگاه را تبدیل به موتور برق سایلنت می کند. وجود کانوپی در موتور برق در مکان هایی مانند ساختمان ها و مجتمع‌های مسکونی از اهمیت ویژه ای برخوردار است. به این دسته از مولدها، موتور برق سایلنت هم می‌گویند.



موتور برق های بدون کانوپی

معمولا موتور برق هایی که کاور ندارند در توان های بالا یعنی تا 15 کیلووات در مراکز صنعتی نیز به کار برده می شود و چون در فاصله 7 متری قرار می گیرند صدا تا حد امکان پایین تر می‌آید و نیازی به وجود کانوپی یا اتاقک سایلنت نیز نخواهد داشت.

بر اساس ولتاژ خروجی انواع موتور برق چیست؟

هنگامی که صحبت از برق می شود امکان ندارد بحثی از تک فاز و سه فاز بودن در میان نباشد. در هنگام خرید موتور برق با کیفیت، با این موضوع مواجه می شویم که موتور برق های تک فاز مناسب هستند یا سه فاز. این دوگانگی در انتخاب، مربوط به تفاوت برق متناوب هست که داریم.

در وهله اول نیاز ما در انتخاب موتور برق ولتاژ خروجی مورد استفاده ما است. برای کار های کوچک و استفاده در منازل و مناسب بافت شهری، موتور برق تک فاز می تواند گزینه بهتری برای ما باشد. موتور برق سه فاز با ولتاژ 380 معمولا برای مصارف صنعتی و ابزار های سنگین نیز مورد استفاده قرار می گیرد.

موتور برق تک فاز

به زبان ساده، برق متناوبی که در پریز برق ساختمان خود داریم برق تک فاز است. در ایران از ولتاژ استاندارد 220 ولت و فرکانس 50 هرتز استفاده می شود. در برق تک فاز دو رشته سیم داریم که یک رشته سیم فاز 220 ولت متناوب است و رشته سیم دیگر نول. موتور برق تک با کیفیت هم دارای چنین مکانیزمی است.

• توان : 7/5 کیلووات
• قدرت : 16 اسب بخار
• مدل : A10000ES

موتور برق سه فاز

در این نوع برق بر خلاف برق تک فاز، سه عدد فاز و یک عدد نول داریم که توسط مینیاتوری سه فاز به سیستم وارد می شوند. در برق سه فاز هر زمان که جریان برق مصرفی سه فاز 380 ولت باشد، به سادگی می توان از موتور برق سه فاز متناسب با توان مورد نیاز استفاده کرد ولی اگر بخواهید همزمان از برق تک‌فاز هم بهره ببرید می‌توانید یک رشته از فاز را با یک نول جداگانه استفاده نمایید.

ساختار موتور برق چیست؟

موتور برق از اجزای بسیار متعددی تشکیل شده است. در این بخش قصد داریم اجزای سازنده یک موتور برق را مورد بررسی قرار دهیم. در حالت کلی اجزاء اصلی یک موتور برق ساده عبارت است از:

موتور:

این بخش از موتور برق تأمین انرژی مکانیکی را به عهده دارد. موتور قسمت اصلی ساختار موتور برق است که در آن انرژی مکانیکی دستگاه به انرژی برق تبدیل می‌شود. هر میزانی که توان موتور بالاتر باشد، برق بیشتری تولید می‌کند.

دستگاه تولید برق متناوب (آلترناتور):

وظیفه این قسمت از ساختار موتور برق تبدیل انرژی مکانیکی به انرژی الکتریکی است.

سیستم سوخت:

سیستم سوخت در موتور برق با توجه به اینکه سوخت موتور برق چیست متفاوت است. این سیستم می‌تواند روی خود دستگاه یا به عنوان بخشی مجزا قرار بگیرد. در این بخش از سیستم سوخت رسانی بسته به نوع موتور برق تفاوت‌هایی وجود دارد:

در حالت کلی منبع ذخیره موتور برق گازوئیلی کوچک‌تر از موتور برق بنزینی است و در موتور برق گازی مخزن سوخت وجود ندارد. حجم مخزن در مدل‌های گازوئیلی و بنزینی باید به اندازه ای باشد که بتواند حداقل به میزان 10 ساعت کارکرد دستگاه با 50 درصد توان نامی سوخت ذخیره کرده و ظرفیت روشن نگه داشتن دستگاه را داشته باشد.

تنظیم کننده ولتاژ:

وظیفه این قطعه تنظیم ولتاژ خروجی برق از موتور برق و تبدیل AC به DC و بر عکس است. به طور کلی این سیستم وظیفه بالانس مقدار جریان ولتاژی که از سیستم خارج می شود و همچنین عمل قطع جریان در صورت ایجاد نوسانات را در صورت نیاز بر عهده دارد.

پنل کنترل:

تنظیم و راه اندازی ساختار موتور برق به کمک پنل کنترل انجام می‌شود.

سیستم روغن کاری:

موتور و قطعات مکانیکی پس از کار به مدت طولانی دچار ساییدگی می‌شوند. برای جلوگیری از این ساییدگی از روغن استفاده می‌شود. همانطور که گفته شد، به دلیل کارکرد مداوم اجزاء موتور برق و تبدیل انرژی مکانیکی به انرژی الکتریکی و ساییدگی هایی که رخ می دهد، جهت به حداقل رساندن سایش و در نتیجه کاهش آسیب‌های وارده به موتور و سایر اجزا از سیستم روغن کاری استفاده می گردد.

سیستم سردسازی:

ساختار موتور برق در حین کار داغ می‌شوند و سیستم سردسازی وظیفه خنک کردن اجزای موتور برق را بر عهده دارد. بیشتر موتورهای برق توسط هوا خنک می‌شوند.

خروجی‌ها:

از این قسمت برق تولید شده توسط دستگاه به وسایل تغذیه کننده رسانده می‌شود. ساختار موتور برق اکثراً شامل خروجی‌های AC و DC با تعداد مختلف هستند.

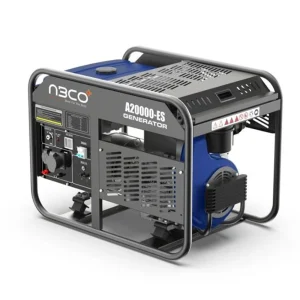

موتور برق بنزینی

پرمصرف‌ترین نوع موتور برق، موتور برق بنزینی می‌باشد که در جاهایی استفاده می‌شود که به گاز دسترسی نیست. سوخت سیستم این موتور برق‌ها بنزین می‌باشد. به دلیل سوختن بنزین در موتور برق‌های بنزینی، گازهای دی‌اکسید کربن تولید می‌شود که همین موضوع باعث می‌شود که در مکان‌های باز از موتور برق‌های بنزینی استفاده شود چون در مکان‌های بسته سبب خفگی می‌شود.

• توان : 10 کیلووات
• قدرت : 23 اسب بخار
• مدل :A20000-ES

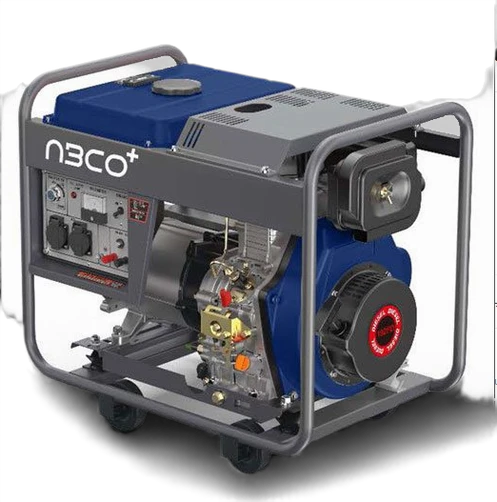

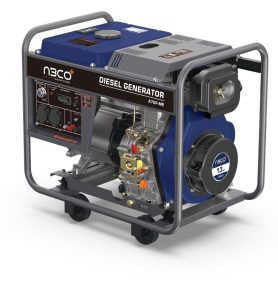

موتور برق دیزلی (دیزل ژنراتور)

موتور برق گازوئیلی (موتور برق دیزلی) یا دیزل ژنراتور، دستگاه تولید برق اضطراری است که در مواقع قطعی برق و در مکان هایی که برق در دسترس نیست مورد استفاده قرار میگیرد.

تفاوت موتور برق گازوئیلی، با سایر انواع موتور برق، سوخت مورد استفاده شده برای تولید انرژی میباشد.

موتور برق گازوئیلی (موتور برق دیزلی) دیزل ژنراتور یک وسیله‌ی تولید برق است که با تبدیل انرژی مکانیکی موتور به انرژی الکتریکی توسط ژنراتور یا به بیان بهتر آلترناتور کار می کند.

برای تولید برق، یک موتور دیزل به یک ژنراتور متصل و یا به اصطلاح کوپل می‌شود. قدرت چرخشی موتور، که به اسب بخار یا کیلووات اندازه‌گیری می‌شود، تأثیر زیادی بر روی کارایی دستگاه دارد. موتور ژنراتور با انتقال نیروی تولید شده توسط موتور به ژنراتور یا به بیانی دقیق تر آلترناتور، برق با ظرفیت مورد نیاز را تولید کرده و به صورت کیلوولت‌آمپر (کاوا)، خروجی خود را تأمین می‌کند.

موتور برق (ژنراتور) چیست؟

موتور برق یا ژنراتور وسیله ای است که انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند. این انرژی مکانیکی از سوختن بنزین، گاز، یا گازوییل به وجود می‌آید. موتور برق‌ها همان ژنراتورها هستند که به عنوان ژنراتورهای کوچک قابل حمل (پرتابل) نیز شناخته می‌شوند.

در خرید موتور برق باید به چند نکته مهم دقت کنید. موتور برق‌ها به دو نوع بنزینی و گازی دسته‌بندی می‌شوند. موتور برق‌های بنزینی با مصرف بنزین انرژی مکانیکی را به انرژی الکتزیکی تبدیل می‌کند.خرید موتور برق، مهم‌ترین تصمیمی است که در زمینه تأمین برق برای نیازهای خانگی، تجاری یا صنعتی اتخاذ می‌کنید. موتورهای برق از اهمیت ویژه‌ای برخوردار هستند، زیرا قادر به تأمین برق پایدار در صورت قطع برق شبکه یا در مکان‌هایی که دسترسی به برق شبکه محدود است، می‌باشند.

موتور برق گازی

موتور برق گازی از گاز به عنوان سوخت استفاده می‌کند که همین دلیل باعث کم مصرف بودن و کاهش آلودگی هوا می‌شود و هزینه‌های به مراتب کمتری نسبت به موتور برق‌های بنزینی دارد. موتور برق گازی بی خطر بوده. گازسوز بودن موتور برق گازی باعث افزایش طول عمر دستگاه نسبت به موتور برق‌های بنزینی می‌شود.

منظور از موتور برق بدون صدا چیست؟

موتورهای برق بدون صدا به موتور برق‌هایی گفته می‌شود که در مواقع استفاده از آنها صدای موتور در کمترین میزان خود باشد و یا اصلا صدایی نداشته باشد. از ویژگی هایی که باعث کم شدن صدای موتور برق می شود واحد دسی بل (dB) است و هرچه موتور دسی بل کمتری داشته باشد صدای آن نیز هنگام استفاده کمتر خواهد بود. علاوه بر این موضوع عوامل دیگری نیز در بدون صدا شدن موتور برق تاثیرگذار هستند که برخی از این عوامل عبارت است از:

• قرار گیری موتور برق بر روی سطوح صاف و یکنواخت
• استفاده از صدا خفه کن مانند اگزوز
• استفاده از موتور برق هایی که دارای کانوپی هستند.
• استفاده از دستگاه‌هایی که مجهز به اینورتر هستند.
• فاصله گذاری بین محیط کار و محل قرارگیری موتور برق از جمله مواردی هستند که موجب بی‌صدا و یا کم‌ صدا شدن موتور برق می‌گردند.



سیستم روشن و خاموش شدن موتور برق

موتور برق‌ها از نظر سیستم روشن و خاموش شدن به سه دسته تقسیم می‌شوند:

1-موتور برق هندلی

موتور برق‌های هندلی به وسیله یک سیم فلزی که به عقب کشیده می‌شود روشن می‌شوند.

۲– موتور برق استارتی

موتور برق‌های استارتی به وسیله دکمه‌های که بر روی آنها تعبیه شده‌است و تنها با یک بار فشار دادن روشن می‌شوند و نیازی به هندل یا دور گرفتم موتور جهت روشن شدن دستگاه ندارند.

۳– موتور برق اتوماتیک

موتور برق‌های اتوماتیک به این شیوه عمل می‌کنند که با قطع شدن برق شهر به صورت اتوماتیک موتور برق روشن می‌شود و با وصل شدن برق شهر موتور برق به‌طور اتوماتیک خاموش می‌شود.

راهنمایی بیشتر جهت انتخاب بهتر برای موتور برق:

فرض کنید می‌خواهیم برق یک ساختمان را با موتور برق تأمین کنیم. در این بخش، مراحل مختلف این کار را بیان می‌کنیم.

برآورد مصرف بار

اولین گام در خرید موتور برق، تعیین اندازه توان یا همان قدرت آن بر اساس مصرف بار است. برای این کار ابتدا باید فهرستی از بارها را مشخص کنیم که می‌خواهیم برق آن‌ها را با موتور برق تأمین کنیم. این بارها شامل لوازم برقی مانند کامپیوتر، یخچال، روشنایی و… است که روشن بودنشان در موارد قطع برق برایمان ضرورت دارد و برای اشخاص مختلف می‌تواند متفاوت باشد. در اینجا توجه به اولویت‌ها و درجه اهمیت آن‌ها بسیار مهم است. برای مثال احتمالاً وسیله‌ای مانند لباس‌شویی در اولویت بسیاری از مردم نیست، چراکه هم چندان ضروری نیست و هم مصرف بسیار بالایی دارد.

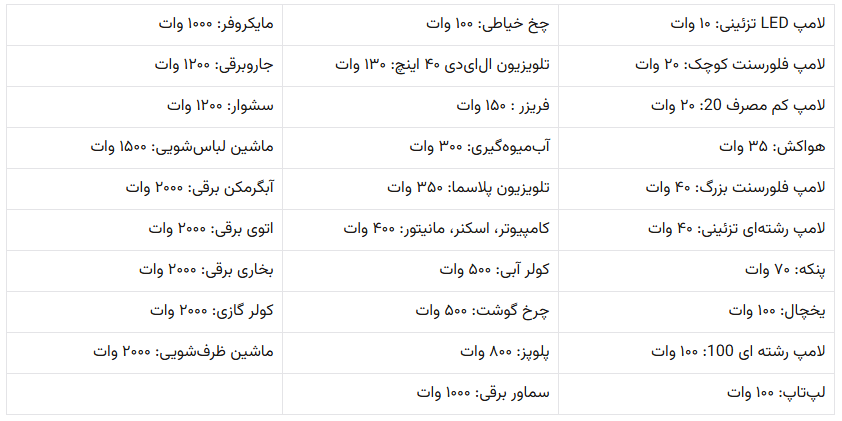

جدول زیر متوسط توان مصرفی وسایل مختلف را نشان می‌دهد. البته ممکن است وسایل با نشان‌های تجاری و اندازه‌های مختلف توان مصرفی متفاوتی داشته باشند. آنچه در اینجا نوشته شده، مقادیر رایج است. برای اطلاع دقیق از میزان مصرف برق لوازم برقی خود می‌توانید پلاک روی آن‌ها را بخوانید.

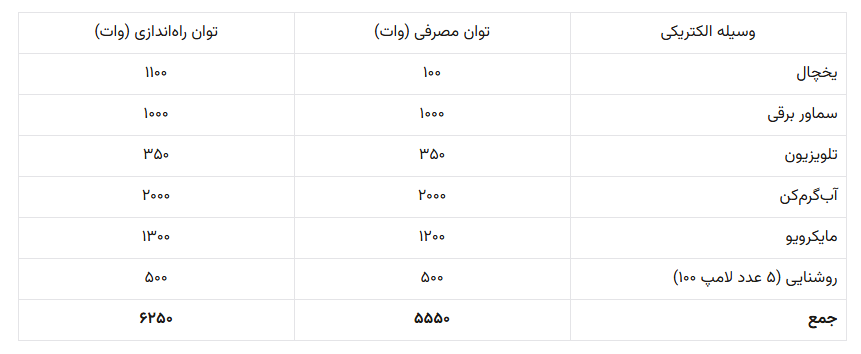

اکنون توان موتور برق را با یک مثال واقعی محاسبه می‌کنیم. فرض کنید در وسایل الکتریکی خانه که باید برق آن‌ها را تأمین کنیم، به صورت جدول زیر باشند. در جدول زیر نکته‌ای وجود دارد و آن ستون توان راه اندازی است. در برخی از وسایل برقی، مانند یخچال، توان مصرفی لحظه راه‌اندازی، که لحظه بسیار کوتاهی است، بسیار بزرگ‌تر از توان مصرفی دستگاه در حالت عادی است. بنابراین، حتماً به این نکته در برآورد بار دقت داشته باشید

با توجه به جدول مصارف بالا، باید یک موتور برق با قدرت اکتیو ۶۲۵۰ وات یا بالاتر را انتخاب کنیم تا توان پاسخگویی بار را داشته باشد. دقت کنید که انتخاب یک موتور برق با توان بسیار بالا، چیزی جز افزایش هزینه، افزایش آلودگی، سختی حمل و نقل و افزایش مصرف سوخت را در پی نخواهد داشت.

نکته: به طور معمول، برای مصارف خانه مسکونی یک ژنراتور با توان اکتیو ۳۰۰۰ تا ۶۵۰۰ کیلوواتی کفایت می‌کند.

انتخاب توان موتور برق

توان موتور-ژنراتور را با توان ظاهری برحسب کیلووت آمپر (kVA) بیان می‌کنند که «کا وِ آ» تلفظ می‌شود. آنچه که در بخش قبل برای مصرف به دست آوردیم، توان اکتیو یا حقیقی بود. برای به دست آوردن توان ظاهری موتور برق باید توان حقیقی را بر ضریب توان (کسینوس فی) بارها تقسیم کنیم. ضریب توان بارها را در این محاسبات معمولاً ۰٫۸ درنظر می‌گیرند. بنابراین، قدرت ظاهری موتور برابر خواهد بود با:

نزدیک‌ترین ژنراتور به این عدد یک ژنراتور ۸ کاوآ است. اگر در اینترنت جست‌وجو کنیم، به یک ژنراتور مشابه شکل زیر می‌رسیم

• موتور برق 8 کیلووات آبکو ABCO A15000ES
• سوخت مصرفی : بنزین
• قدرت موتور : 18 اسب بخار
• ظرفیت مخزن سوخت : 25 لیتر
• توان دائم :  7.5  کیلو وات

همان‌طور که مشاهده می‌کنید، این موتور بنزینی است، ظرفیت مخزن آن ۲۵ لیتر است، توان ظاهری آن 8 کاوآ و توان حقیقی‌اش 7.5 کیلووات است.

همان‌طور که مشاهده می‌کنید، این موتور بنزینی است، ظرفیت مخزن آن ۲۵ لیتر است، توان ظاهری آن 8 کاوآ و توان حقیقی‌اش 7.5 کیلووات است.

نصب موتور برق

همان‌طور که گفتیم، هنگام قطع برق شبکه سراسری، برای تأمین برق وسایل الکترکیی از موتور ژنراتور استفاده می‌کنیم. اما این موتور ژنراتور باید در محل مناسبی نصب شود تا گازهای خروجی از اگزوز و سروصدای ناشی از کارکرد موتور موجب ناراحتی افراد و خطرات احتمالی نشود. مخصوصاً ژنراتورهای گازسوز و بنزینی را باید در فضای آزاد و با فاصله مناسب از ساختمان و پنجره قرار دهید

قبل از هر چیز، رعایت چند نکته زیر ضروری است:

1.هرگز نباید سیم خروجی مولد را مستقیماً به شبکه برق وصل کنید.

2.همواره موتور برق را با یک کابل مناسب به تابلو برق متصل کنید. اندازه این کابل باید کمتر از 30 متر باشد.

3.هیچگاه هنگام کار کردن موتور برق به آن سوخت اضافه نکنید. حداقل ۱۰ دقیقه پس از خاموش شدن دستگاه صبر کنید و پس از آن این کار را انجام دهید.

قبل از همه چیز دقت کنید که برق ساختمان را قطع کرده باشید. پس از آن، باید موتور برق را در محلی مناسب قرار داده و سطح روغن آن را بررسی کنید. سپس موتور را روشن کنید و اجازه دهید اصطلاحاً گرم شود. پس از آن می‌توانید ژنراتور را به سیستم برق متصل کنید.

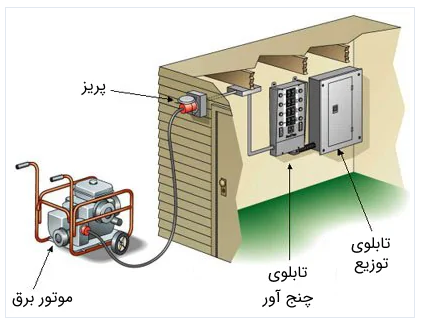

نکته بسیار مهمی که باید به آن دقت کنید، این است که حتماً باید از کلید تبدیل یا چنج آور استفاده کنید. کلید چنج آور کلیدی است که در واقع شما با آن تغذیه ساختمان را انتخاب می‌کنید. برای مثال، در اینجا می‌توانید بین برق شهر و موتور ژنراتور یکی را انتخاب کنید.

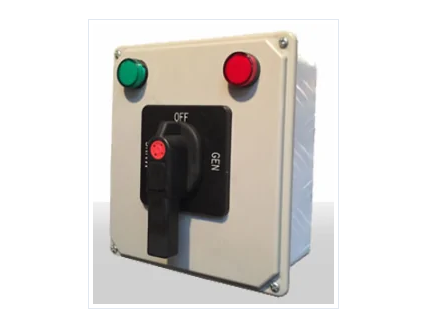

شکل زیر کلید چنچ آور را نشان می‌دهد.

کلید چنج آور سه حالت دارد:

1. GENدر این وضعیت، برق ساختمان از مسیر موتور ژنراتور تأمین می‌شود.

2. OFF در این وضعیت، برق قطع بوده و ساختمان از هیچ منبعی تغذیه نمی‌شود.

3. LINE یا MAIN: در این وضعیت، برق از مسیر شبکه تأمین می‌شود.

بعد از آنکه کلید را نصب و سه حالت را مشاهده کردید، آن را روی حالت GEN‌ قرار دهید. سپس کلید اصلی تابلوی توزیع خانه را در وضعیت OFF قرار دهید. سه‌شاخه موتور ژنراتور را به پریز وصل کنید. این پریز باید از نوع بارانی و دارای IP مناسبی باشد.

قبل از اینکه موتور را روشن کنید، وضعیت سوخت و روغن را بررسی کنید.

روشن کردن موتور ژنراتور

در این مرحله دکمه روی موتور را در حالت ON قرار داده و دسته استارت را بکشید تا موتور روشن شود و شروع به کار کند. بعضی استارت‌ها الکتریکی هستند و با فشردن دکمه می‌توانید دستگاه را راه‌اندازی کنید. اکنون می‌توانید وضعیت کلید اصلی تابلوی توزیع را روی ON قرار دهید تا برق به ساختمان وارد شود.

اتصال موتور برق به تابلوی برق اضطراری

اتصال موتور-ژنراتور به بارها پس از قطع برق شبکه سراسری و راه‌اندازی موتور با رعایت نکات ایمنی انجام می‌شود. بدین منظور دو روش دستی و خودکار وجود دارد و در تابلوی برق اضطراری تعبیه می‌شود. در ادامه، این روش‌ها را شرح می‌دهیم.



روش دستی

مدار الکترکی تابلوی دستی طوری طراحی می‌شود که کلیه فرایندهای اتصال موتور-ژنراتور به بارهای الکتریکی در هنگام قطع برق شبکه سراسری و بعد از راه‌اندازی موتور توسط فرد مطمئن به صورت دستی انجام شود. فرایند اتصال ژنراتور در این حالت به شرح زیر است:

1.قطع کلید محافظ برق ورودی از شبکه سراسری

2.قطع همه کلیدهای محافظ بارها

3.وصل کلید محافظ موتور-ژنراتور

4.وصل کلید محافظ بارها به ترتیب از توان زیاد به توان کم طبق اولویت اتصال به برق

گر برق شبکه وصل شد، اکنون ژنراتور باید از بارها جدا شود و کلیه بارها را مجدداً به شبکه سراسری برق متصل کنیم. این فرایند به شرح زیر است:

1.قطع کلید محافظ بارها به ترتیب از توان کم به توان زیاد طبق اولویت اتصال اضطراری

2.قطع کلید محافظ موتور برق

3.وصل کلید محافظ برق ورودی از شبکه سراسری

4.وصل کلیدهای محافظ بارها به ترتیب

5.خاموش کردن مولد برق اضطراری

توجه: کار با تابلو برق اضطراری تنها باید توسط فرد ماهر و آشنا صورت گیرد و از دسترسی افراد فاقد صلاحیت جداً جلوگیری شود که باعث بروز خسارت خواهد شد.

مدار الکتر‌یکی تابلوی ژنراتورهای اضطراری دستی متنوع است، اما اصول کاری آن‌ها مشابه آن چیزی است که گفتیم. یک نمونه از تابلو برق اضطراری در شکل زیر نشان داده شده است.









روش خودکار

مدار الکتریکی تابلو برق اضطراری خودکار به گونه‌ای طراحی می‌شود که کلیه فرایندهای اتصال ژنراتور به بارهای الکتریکی به هنگام قطع برق شبکه سراسری و بعد از راه‌اندازی موتور توسط کلیدهای قابل برنامه‌ریزی معروف به PLR انجام می‌شود. با برقراری برق شبکه سراسری اتصال ژنراتور از بارهای الکتریکی قطع و کلیه مصرف‌کننده‌ها به شبکه وصل می‌شوند.

نگهداری از موتور ژنراتور

در این بخش، مواردی را درباره نگهداری از موتور برق بیان می‌کنیم که باید به آن‌ها توجه کنید.

چه زمانی روغن موتور را تعویض کنیم؟

زمان مناسب تعویض روغن ۵ ساعت بعد از اولین استفاده از موتور ژنراتور است. پس از آن، هر ۱۰۰ ساعت یک بار باید این کار را انجام دهید. البته برای اطلاع دقیق از برای اطمینان از نوع و زمان تعویض روغن موتور باید به دفترچه راهنمای دستگاه مراجعه کنید.

چگونه از موتور در انبار نگهداری کنیم؟

اگر نمی‌خواهید برای مدتی بیش از ۲ هفته از دستگاه استفاده کنید، مراحل زیر را انجام دهید:

شیر بنزین دستگاه را ببندید.

موتور را روشن کنید و اجازه دهید دستگاه بدون بار روشن بماند.

پس از خاموش شدن دستگاه شرایط انبار کردن آن را مهیا و اقدام کنید.

توجه: مطالعه دفترچه راهنمای سازنده دستگاهتان بسیار مهم و ضروری است.

استفاده ماهانه از دستگاه

در هر ماه موتور-ژنراتور را به مدت تقریبی ۲۰ دقیقه روشن کنید. این امر باعث از بین رفتن رطوبت در داخل موتور و حفظ شرایط مناسب برای کارکرد دستگاه خواهد شد. همچنین با روشن شدن دستگاه و شارژ شدن باتری از آسیب‌دیدگی آن جلوگیری می‌شود.

سرویس قطعات دستگاه

با توجه به دفترچه راهنمای موتور-ژنراتورتان، حتماً به سرویس و یا تعویض فیلترهای هوا و سوخت آن مبادرت کنید. برای سرویس فیلتر هوا می‌توانید آن را با آب و صابون بشویید و سپس آن را خشک کرده و در جای خود قرار دهید. برای سرویس فیلتر سوخت نیز آن را از محفظه تانک دستگاه خارج کرده و پس از سرویس در جای خود قرار دهید.



اطلاعات موتور برق

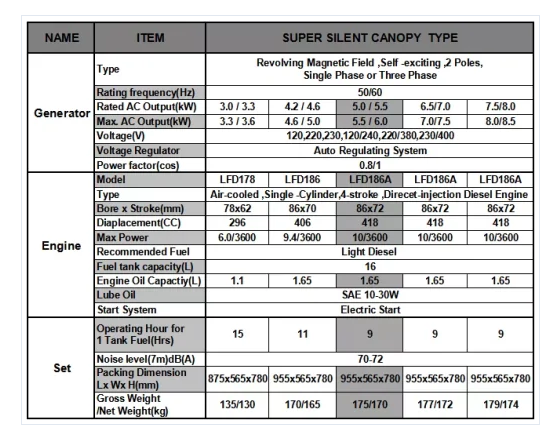

مشخصات موتور برق در کاتالوگ آن و در سه بخش ژنراتور، موتور و مشخصات از سوی شرکت سازنده ارائه می‌شود. بری مثال، تصویر زیر برگه مشخصات چند مدل دیزل ژنراتور را نشان می‌دهد.

همان‌طور که می‌بینیم، مواردی چون توان خروجی، نوع استارت، وزن، میزان سر و صدا، ولتاژ، میزان مصرف سوخت و… در این برگه بیان شده است.

پرسش‌های رایج درباره موتور برق

در این بخش، به رایج‌ترین پرسش‌ها درباره موتور برق پاسخ می‌دهیم.

موتور برق چقدر بنزین مصرف می‌کند؟

برای تولید هر 2 کیلووات برق حدوداً 1٫2 لیتر بنزین در ساعت مصرف می‌کند. البته برای اطلاع دقیق از میزان مصرف سوخت موتور-ژنراتور بهتر است مشخصات آن را مشاهده کنید.

موتور برق چند ساعت کار می‌کند؟

مدت کارکرد موتور برق به میزان مصرف سوخت آن و ظرفیت مخزن دستگاه بستگی دارد.

موتور برق سایلنت چیست؟

همان‌طور که می‌دانیم، کار موتور برق‌ها همراه با سر و صدا و آلودگی همراه است. موتور برق سایلنت نوعی موتور برق است که پوشش آن به گونه‌ای است که کمترین سر و صدا را تولید می‌کند. این موتور برق‌ها در بازار موجود هستند و در صورتی که با سر و صدا مشکل دارید، می‌توانید این انواع را تهیه کنید.

تفاوت موتور برق با ژنراتور چیست؟

همان‌طور که گفتیم، موتور برق همان موتور-ژنراتور (ژنراتوری که با موتور می‌چرخد و انرژی جنبشی موتور را به برق تبدیل می‌کند) است که بین مردم به این نام شناخته شده است. اگر می‌خواهید کلمه دقیقی به کار ببرید از ژنراتور استفاده کنید.

موتور برق چقدر برق تولید می‌کند؟

موتور برق‌ها در اندازه‌ها و توان‌های مختلف و بسیار متنوعی ساخته می‌شوند و شما می‌توانید با توجه به نیاز خود یکی از آن‌ها را تهیه کنید. مثلاً یک موتور برق ۵ کیلوولت-آمپری ممکن است برای مصارف ساده یک خانه کافی باشد، اما برای تأمین برق یک مجتمع کوچک تجاری از یک موتور برق ۱۰۰ کیلوولت-آمپری استفاده شود.

موتور برق بنزینی بخرم یا دیزلی؟

اگر موتور برق را برای کار در مدت زمان زیاد نمی‌خواهید و میزان مصرف بارهایتان نیز کم است، ژنراتور بنزینی گزینه مناسب‌تری خواهد بود. ژنراتور دیزلی برای مواردی با مصرف بالا و با زمان بیشتر توصیه می‌شود.

معایب موتور برق چیست؟

شاید مهم‌ترین عیب یک موتور برق را بتوان سوخت آن دانست که یک سوخت فسیلی است و قطعاً در برابر گزینه‌ای مانند پنل‌ خورشیدی، از نظر سازگاری با محیط زیست، نقطه ضعف خواهد داشت. البته سر و صدای تولیدی آن هنگام کار را نیز می‌توان یکی از معایب این مولد برق به شمار آورد. نیاز به سریس و نگهداری و خطرانی بالقوه ناشی از وجود سوخت‌های فسیلی نیز نکات قابل ذکری است.
